SIGNAL

PS-128F

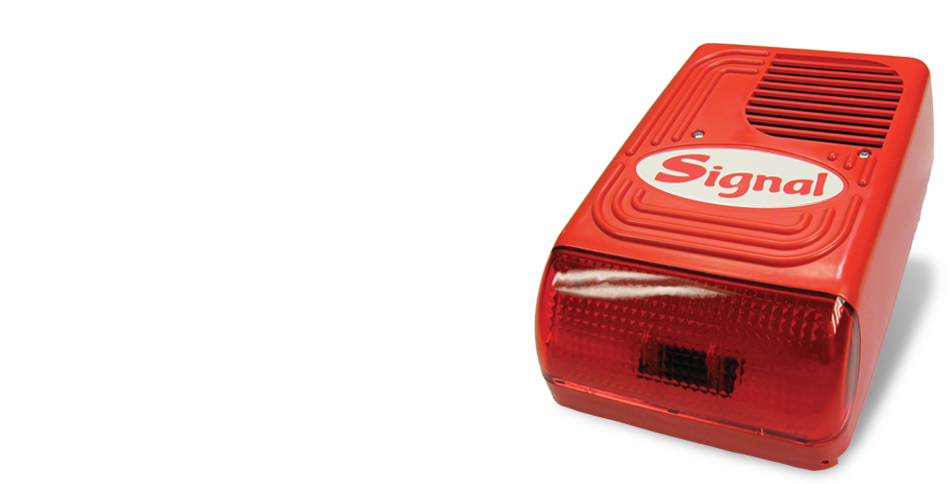

Signal PS-128F riasztó

Kültéri kialakítású akkumulátoros nyomókamrás tűzjelző sziréna, amely tűz riasztás esetén a hangjelzéssel együtt szinkronizálva villog. A kettős burkolat nemcsak tetszetős, de igen ellenálló és tartós is. Kívülről elegáns és masszív, piros ABS, belül ellenálló és rugalmas acél. A kiváló hang és fényjelzésről a „nagy” méretű (118dB) nyomókamrás hangszóró és az izzó gondoskodik.

Igény szerint beköthető a szabotázskapcsoló a „Tamper” jumperre, amellyel detektálhatjuk, ha a szirénaház fedelét eltávolítják, vagy a szirénaházat leszakítják a falról.

A hang- és fényjelzőt úgy tervezték meg, hogy lehetőség szerint minél többféle alkalmazásban helytálljon, így például beköthető tűzjelző körbe négyvezetékes, háromvezetékes bekötéssel vagy tápelvételes indítással (kétvezetékes bekötéssel). Megszólalás-késleltetések a felhasználási hely függvényében.


1. Üzemmód

Az első alkalmazási mód, csupán 1 érpáras bekötést igénylő, de ebből kifolyólag alacsonyabb biztonságú lehetőség.
Ebben az esetben csak az akkumulátor töltő 24 V-os tápfeszültséget kell bekötni polaritás helyesen. Ezt a 24 V-ot kell egy relével megszakítani tűzjelzés esetén és a sziréna a benne lévő akkumulátor tápfeszültségét felhasználva megszólal.
Előny: 1 érpáras vezetékezés, hátrány: Ha az akkumulátor időközben legyengül, lehet, hogy a sziréna nem szólal meg.
„1” jumper felhelyezésével a tápelvételes indítás tiltható, eltávolításával engedélyezhető.


2. Üzemmód (4 eres vezetékes rendszer)

A bekötött 24 V akkumulátort töltő tápfeszültségtől függetlenül, a tűzjelző központtól egy újabb érpárat felhasználva, a tűzjelzéskor fellépő +24V vezérlő feszültséget kell a „Start +”- ra bekötni. Ha a „Start +”-ra +24V-ot adunk, a sziréna riasztási állapotba kerül.
Ekkor a lemerült akkumulátor esetén is történik riasztás.


3. Üzemmód

Az intelligensebb tűzjelző központoknál felkínált, felügyelt hangjelző kimenetnél alkalmazható.
A 24V akkumulátort töltő tápfeszültség mellet, a Loop +/- bemenetekre a központ felügyelt hangjelző kimenetét kell bekötni, a központhoz mellékelt, vagy javasolt lezáró ellenállást pedig az „R” jelöléshez.
Akkumulátor, hangszóró és lámpa hiba esetén a készülék többször másodpercekre kiiktatja a lezáró ellenállást a hurokból, így a központban „felügyelt hangjelző kimenet hiba” jelenik meg. A sziréna folyamatosan teszteli magát, és ezt jelzi a felügyelt hangjelző kimenetre a huroklezáró ellenállás segítségével.
”Relay” jumper felhelyezésével a lezárást megszakító relé iktatható ki (hibajelentés tiltása).

A mikroprocesszor vezérelt elektronika állandó belső öntesztet végez, folyamatos akkumulátor, izzó- és hangszóró vizsgálat.

A készülék működtetéséhez legalább egy 12V 4,0Ah, legfeljebb egy 12V 7,0Ah akkumulátor szükséges.

A dobozban a sziréna mellett található egy leírás és egy fúrósablon a könnyebb szereléshez.


Hang kimenet (Nagy) , Nyomókamrás hangszóró
Sziréna típus Tűz
Hangnyomás 118 dB
Szabotázs védelem Tamper kapcsoló (opcionális)
Bemenetek + 24 V , GND , Start + , Start -
Kimenetek Loop + , Loop - , R (lezáró ellenállás)
6 vagy 24 óránkénti önteszt Igen
Fizikai méret 295 x 200 x 100 mm
Maximális akkumulátor méret (12 V) , 4 Ah , 7 Ah
Ház Kettős (ABS+Acél) , Vandálbiztos
Felszerelés Falra
Kültér/Beltér Kültér
IP védettség IP34
Súly 3000 g
Tápfeszültség 24 V DC
Áramfelvétel 4 mA
